耐腐蝕磁力泵抗干磨耐高溫最核心配件--隔離套總成

文章出處：ahyzbf 人氣：發表時間：2020-02-05 17:33

耐腐蝕磁力泵適用基本都是高?；ば袠I(yè)，輸送介質一般都為一些強腐蝕、有毒、有害、揮發性、易燃易爆的特殊性化學液體。襯氟磁力泵核心配件當中的隔離套和加強套，隔離套主要由兩種材料可供選擇：一種為最常見的FEP聚全氟乙丙稀樹脂，即常說的F46，另一種是聚全氟環氧基樹脂，即PFA。F46材質隔離套耐溫為100℃，PFA材質隔離套耐溫為150℃，耐腐蝕性上兩者沒有任何差別；隔離套是直接接觸輸送介質的，厚度一般為1.5mm，沒有任何的機械強度可言，所以在隔離套的外層必須具備極強機械強度的加強套。加強套的最主要作用是增加氟塑料磁力泵的耐受壓力范圍，厚度只有4mm，但是加強套決定了磁力泵的耐壓、耐溫兩個最主要的特性范圍，現在市面上很多的襯氟磁力泵的加強套采用廉價的PP注塑成型，耐受壓力有限，在運行一段時期后PP會老化，直接影響襯氟磁力泵的使用年限。

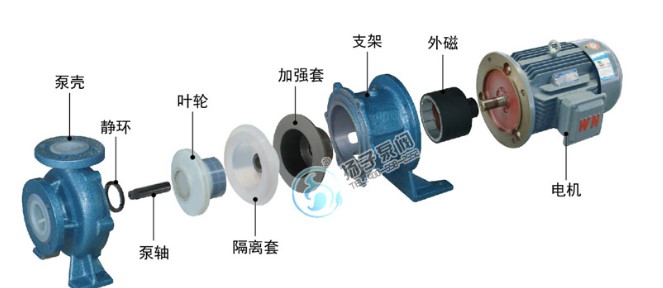

CQB常規磁力泵分解圖：

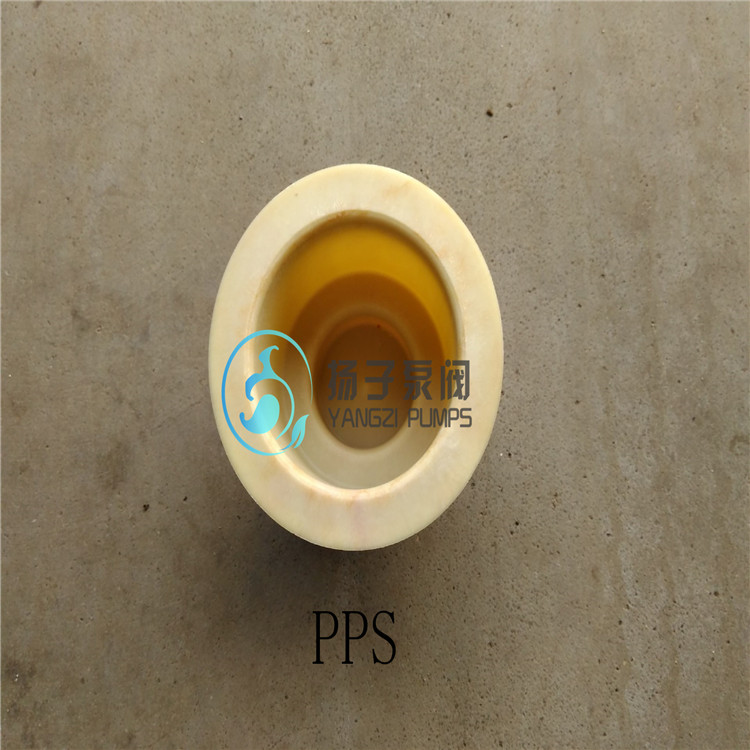

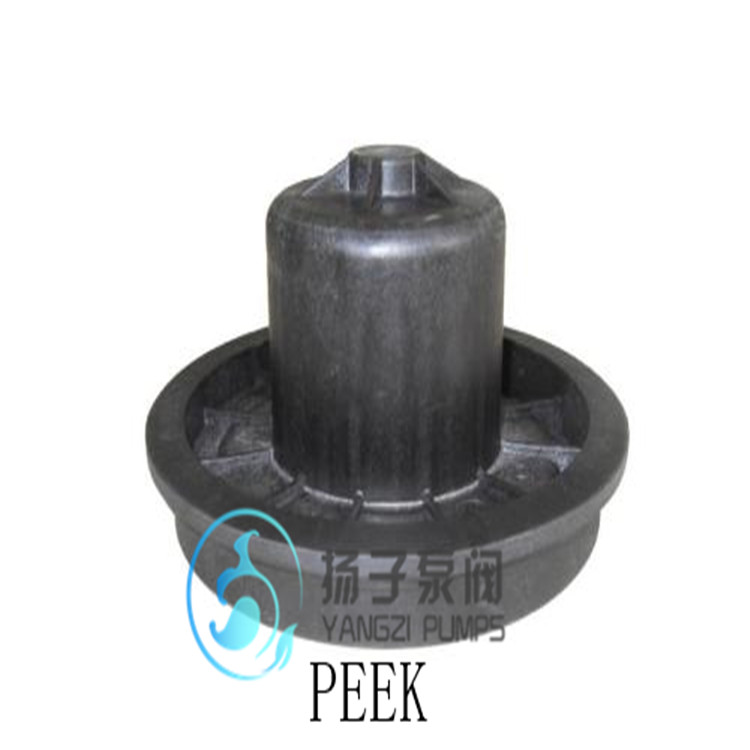

在仔細分析和試驗過后，選擇的材料有兩種，一種低配版本的為碳纖維增強聚苯硫醚（PPS），另外一種為高配版本的碳纖維增強聚醚醚酮（PEEK）。碳纖維增強PPS的加強套，極限耐壓為2.0Mpa，安全使用范圍是0.6Mpa，耐溫為120℃，極限耐溫和安全壓力可同時滿足。碳纖維增強PEEK的加強套，極限耐壓為3Mpa，安全使用范圍是1.2Mpa，耐溫極限為170℃，極限耐溫和安全壓力均可同時滿足，在極高的耐壓、耐壓范圍，襯氟磁力泵可以保證輸送介質的安全、穩定、可靠，做到真正的零泄漏。
